| Plaats van herkomst: | Zibo, China |
|---|---|
| Merknaam: | Laurel |
| Certificering: | ISO9001 |
| Modelnummer: | Laurier-08-02 |
| Min. bestelaantal: | 20 ton |
| Verpakking Details: | ingepakt op houten pallets, met waterdichte dekking, en aangehaald met plastiek/staalverbanden |
| Levertijd: | 20~30 dagen |
| Betalingscondities: | T / T, L / C |
| Levering vermogen: | 5000 ton/Jaar |
| Product Name: | Refractory Material | Shape:: | Brick |
|---|---|---|---|
| Feature:: | acid erosion resistance | Usage:: | Glass furnace,Coke oven,Blast furnace |
| Material:: | Fused Casting Zirconia Corundum | Temperature Range: | above 1400º C |
| Markeren: | oven vuurvaste bakstenen,isolerende brandbaksteen,Gesmolten Zircon-Korund Vuurvaste Baksteen |
||

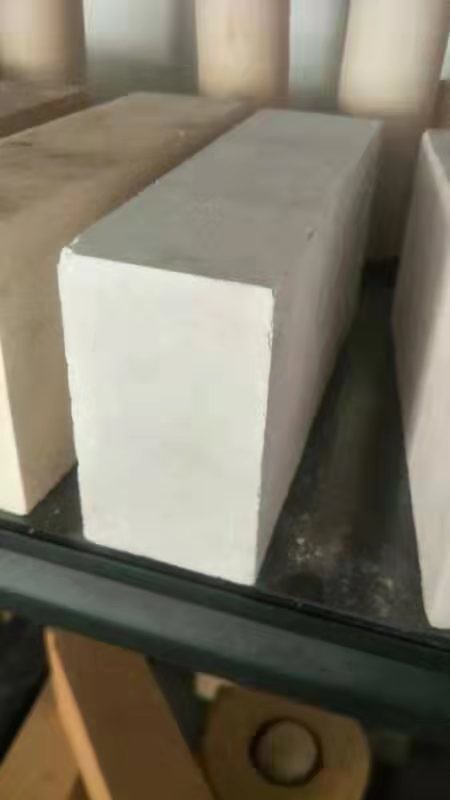

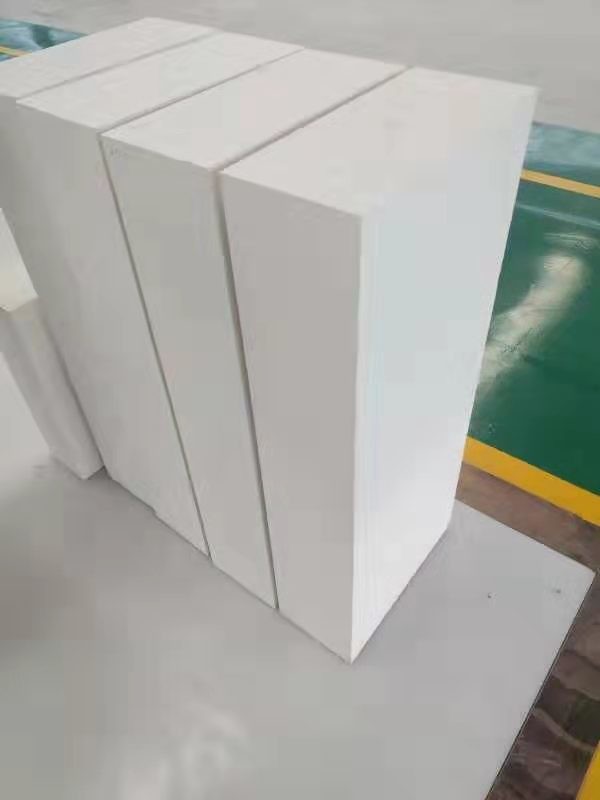

Gesmolten Zirkon Korund Vuurbestendige Baksteen Erosiebestendigheid ISO9001
De zirkon korund vuurvaste baksteen is ontworpen voor industriële toepassingen die uitzonderlijke corrosiebestendigheid, thermische stabiliteit en mechanische sterkte vereisen. Vervaardigd uit hoogzuiver aluminiumoxide en zirkoniumoxide door middel van geavanceerde productietechnologie, zijn deze zirkon vuurvaste stenen ideaal voor omgevingen met hoge temperaturen en agressieve chemische blootstelling.
Belangrijkste Kenmerken:
Superieure Corrosiebestendigheid: De zirkon korund vuurvaste baksteen is bestand tegen erosie door gesmolten glas, metaalslakken en alkalidampen.
Hoge Mechanische Sterkte: Zirkon vuurvaste stenen zijn ontworpen met een dichte structuur met lage porositeit om langdurige prestaties te garanderen.
Uitstekende Thermische Schokbestendigheid: Behoudt stabiliteit bij frequente verwarmings- en afkoelingscycli.
Verlengde Levensduur: De combinatie van zirkoniumoxide en aluminiumoxide verbetert de duurzaamheid bij extreme industriële operaties.
Specificaties:
Eigenschappen:
|
chemische samenstelling |
AZS-33 |
AZS-36 |
AZS-41 |
|
ZrO2 |
≥33 |
≥35 |
≥40 |
|
SiO2 |
≤16.0 |
≤14 |
≤13.0 |
|
Al2O3 |
een beetje |
een beetje |
een beetje |
|
Na2O |
≤1.5 |
≤1.6 |
≤1.3 |
|
Fe2O3+TiO2 |
≤0.3 |
≤0.3 |
≤0.3 |
Fysische Eigenschappen
|
bulkdichtheid (g/cm3): |
3.5-3.6 |
3.75 |
3.90 |
|
|
koude druksterkte Mpa |
350 |
350 |
350 |
|
|
thermische uitzettingscoëfficiënt (1000°C) |
0.80 |
0.80 |
0.80 |
|
|
exudatietemp. van glasfase |
1400 |
1400 |
1400 |
|
|
corrosiebestendigheid van glassmelt (mm/24u) |
1.6 |
1.5 |
1.3 |
|
|
Dichtheid |
PT QX |
3.40 |
3.45 |
3.55 |
|
WS ZWS |
3.60 |
3.70 |
3.8 |
|
fase samenstelling (%)
|
baddeleyiet |
32 |
35 |
40 |
|
glasfase |
21 |
18 |
17 |
|
α- korund |
47 |
47 |
43 |
Beschrijving:
Gesmolten Giet Zirkoniumoxide Korund (AZS) producten werden geproduceerd door baddeleyiet en korund materiaal, gemaakt van zirkoniet (Industrie zirkoniumoxide) en industrie aluminiumoxide als het voornamelijk gemengde grondstof, smelten in de elektrische oven, gieten, gloeien, bewerken, dan afgewerkt.
De zirkon korund vuurvaste baksteen en zirkon vuurvaste stenen combineren superieure corrosiebestendigheid, hoge sterkte en een lange levensduur, waardoor ze een voorkeurskeuze zijn voor industrieën die in extreme omstandigheden opereren.
Kenmerken:
1). Fijne thermische geleidbaarheid bij normale temperatuur.
2). Compacte structuur
3). Sterke resistente erosiestabiliteit voor de glasvloeistof.
4). Kleurt het glas niet.
Toepassingen:
Glasindustrie
Concurrentievoordeel:
