| Plaats van herkomst: | Zibo, China |
|---|---|
| Merknaam: | Laurel |
| Certificering: | ISO9001 |
| Modelnummer: | Laurier-08-02 |
| Min. bestelaantal: | 20 ton |
| Verpakking Details: | ingepakt op houten pallets, met waterdichte dekking, en aangehaald met plastiek/staalverbanden |
| Levertijd: | 20~30 dagen |
| Betalingscondities: | T / T, L / C |
| Levering vermogen: | 5000 ton/Jaar |
| Product Name: | Insulation Refractory | Shape:: | Brick |
|---|---|---|---|
| Feature:: | High Density,Strong resistant erosion | Usage:: | Glass industry |
| Material:: | Corundum | Temperature Range: | above 1400º C |
| Markeren: | alumina vuurvaste bakstenen,oven vuurvaste bakstenen,De gesmolten Gietende Baksteen van het Zirconiumdioxydekorund |
||

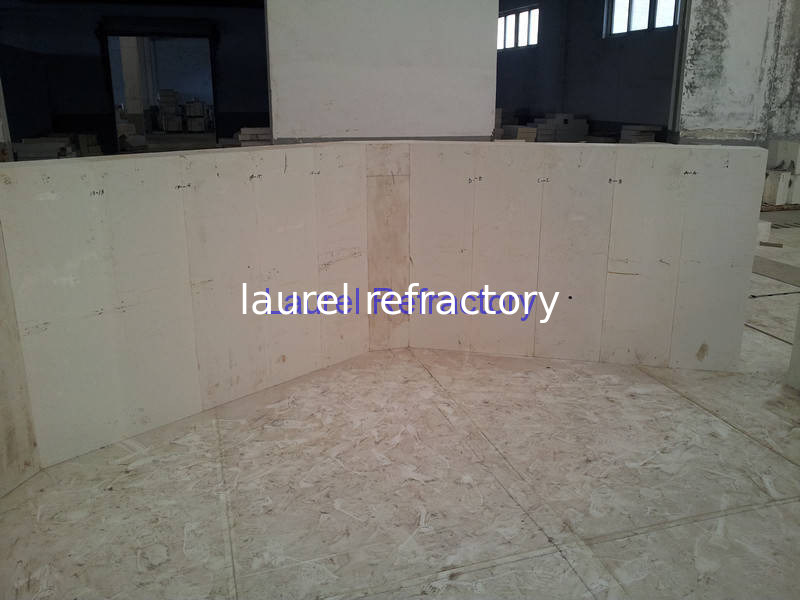

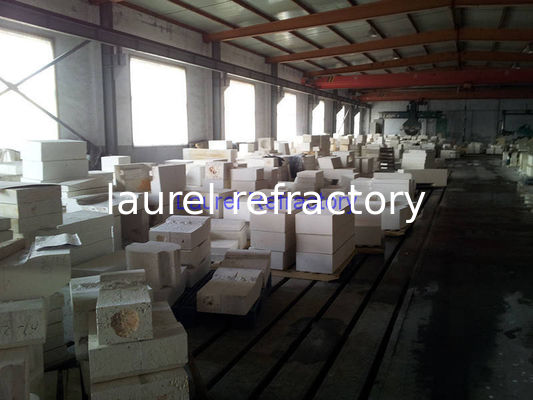

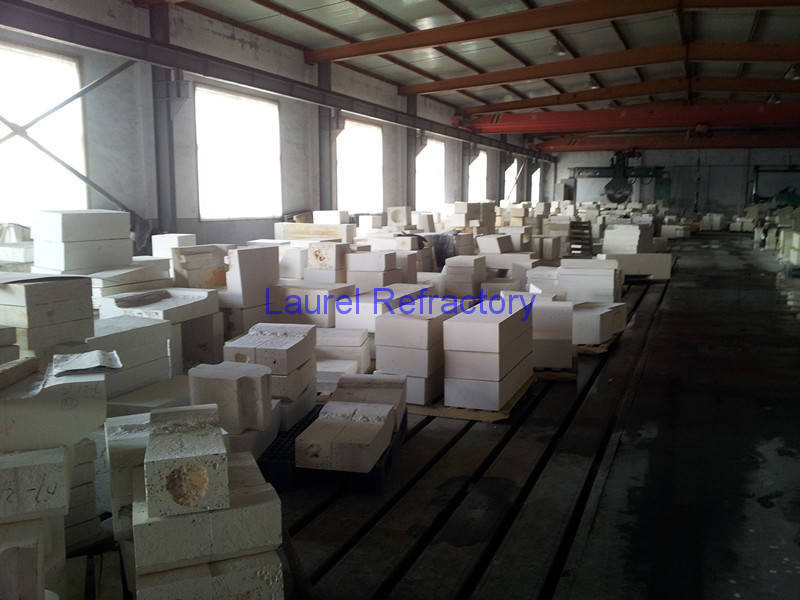

Hoogdichtheid gesmolten gieten Zirconia Corundum baksteen vuurvaste voor de glasindustrie
Beschrijving:
De produktie van gesmolten zirconiacorundum (AZS) werd uitgevoerd met baddeleyite en corundummateriaal, dat voornamelijk uit zirconite (industrieel zirconia) en industrieel alumina als gemengde grondstof is vervaardigd.in de elektrische oven smelten, gieten, gloeien, bewerken en vervolgens afgewerkt.
Kenmerken:
1) fijne warmtegeleidbaarheid bij normale temperatuur.
2) Compacte structuur
3) Sterk bestand tegen erosie aan de glasvloeistof.
Geen kleur aan het glas.
Toepassingen:
Glasindustrie
Specificaties:
Eigenschappen:
|
chemische samenstelling |
AZS-33 |
AZS-36 |
AZS-41 |
|
ZrO2 |
≥ 33 |
≥ 35 |
≥ 40 |
|
SiO2 |
≤ 16.0 |
≤ 14 |
≤ 13.0 |
|
Al2O3 |
Een beetje. |
Een beetje. |
Een beetje. |
|
Na2O |
≤ 1.5 |
≤ 1.6 |
≤ 1.3 |
|
Fe2O3+TiO2 |
≤ 0.3 |
≤ 0.3 |
≤ 0.3 |
Fysieke eigenschappen
|
bulkdichtheid ((g/cm3)): |
3.5-3.6 |
3.75 |
3.90 |
|
|
koudvermalen Mpa |
350 |
350 |
350 |
|
|
thermische uitbreidingscoëfficiënt (1000°C) |
0.80 |
0.80 |
0.80 |
|
|
exudatietemperatuur van glasfase |
1400 |
1400 |
1400 |
|
|
Corrosiebestendigheid van glassmelt ((mm/24h) |
1.6 |
1.5 |
1.3 |
|
|
Dichtheid |
PT QX |
3.40 |
3.45 |
3.55 |
|
WS ZWS |
3.60 |
3.70 |
3.8 |
|
samenstelling van de fase ((%)
|
baddeleyit |
32 |
35 |
40 |
|
glazen fase |
21 |
18 |
17 |
|
α- korund |
47 |
47 |
43 |
Concurrentievoordeel:
